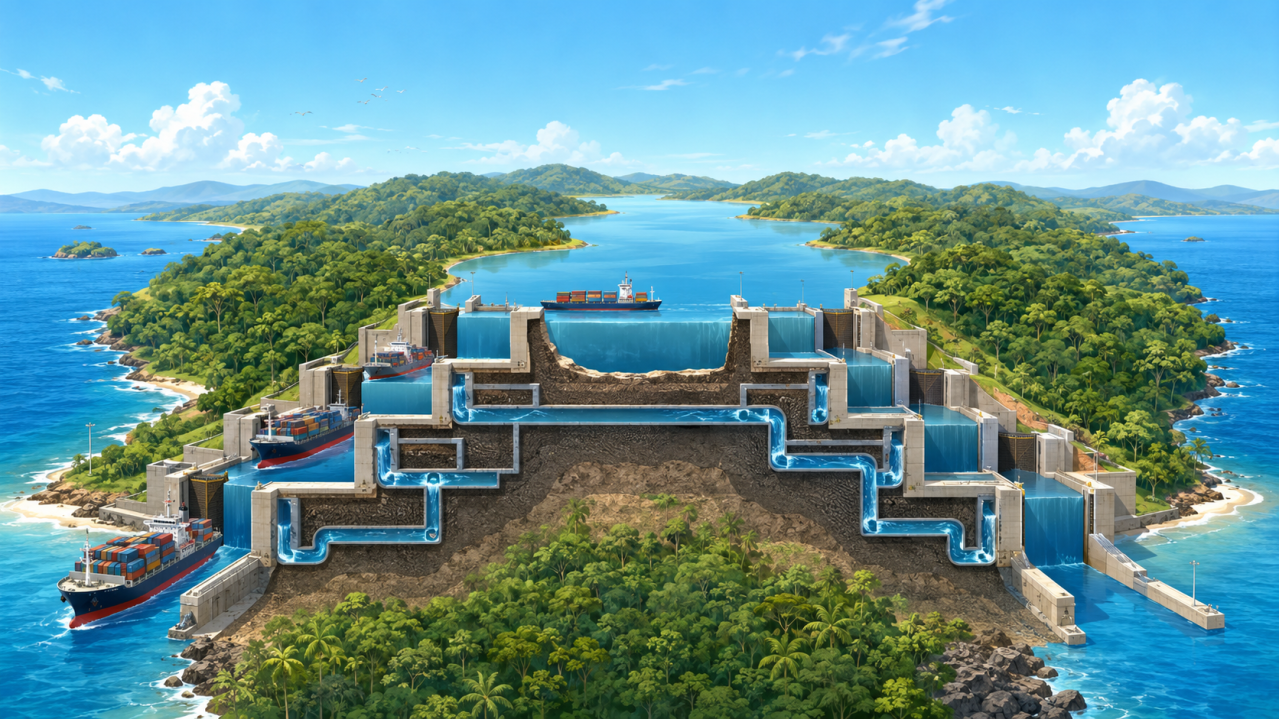

パナマ運河では船が山を越える？海抜26mまで上る仕組みを解説

パナマ運河は海と海を結ぶ約80kmの水路

パナマ運河は、中央アメリカのパナマ地峡を横断し、カリブ海側と太平洋側を結ぶ運河です。

両側の海を隔てる距離は約80キロメートル。運河がなければ、船は南アメリカ南端のホーン岬方面を大きく回らなければなりません。

パナマ運河庁は、この水路が船の移動距離、時間、輸送費を減らし、世界各地の港を結んでいると説明しています。

ただし、運河は海面と同じ高さで一直線に掘られているわけではありません。

その途中には、海抜約26メートルのガトゥン湖と、大陸の分水界を横切る水路があります。

船はいったん海抜約26mまで上る

カリブ海側から太平洋側へ向かう場合、船は次のように進みます。

太平洋側から入る船は、この反対の順序で進みます。

パナマ運河庁は、「水が船を海面上85フィートまで持ち上げ、ガトゥン湖と大陸分水界を越えさせたあと、反対側の海まで下ろす」と説明しています。85フィートは約25.9メートルなので、日本語では「約26メートル」とするのが分かりやすいでしょう。

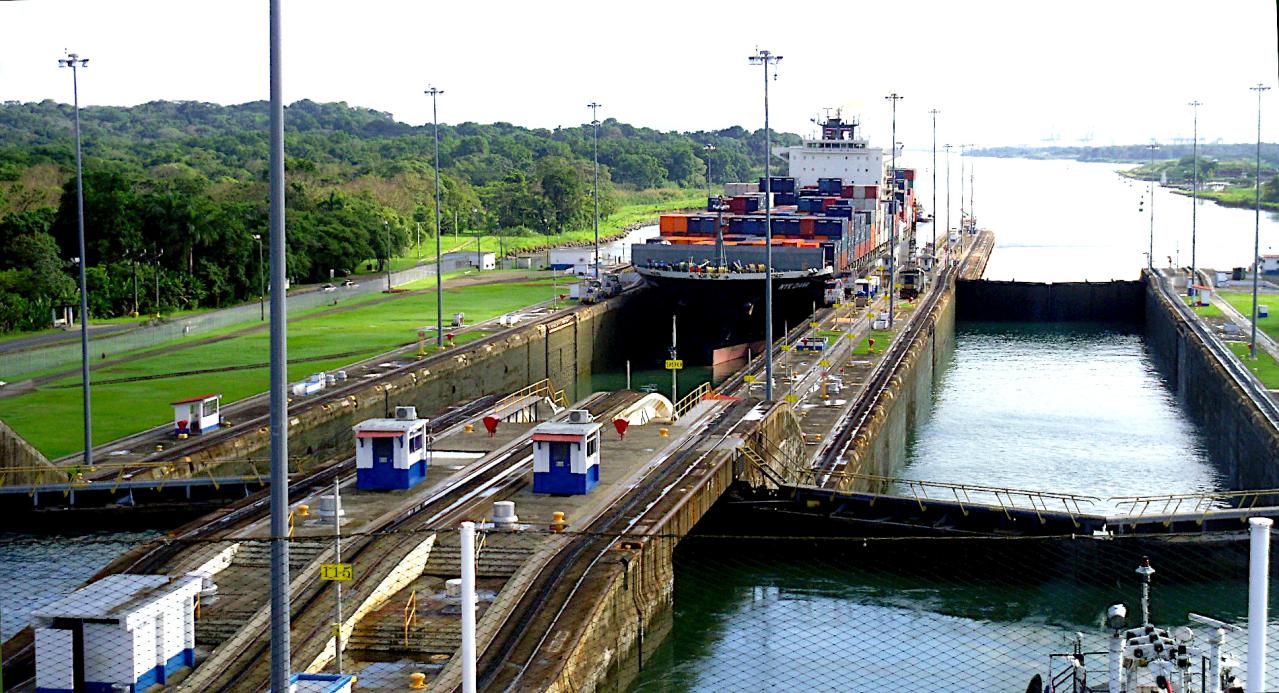

閘門は「船が入る巨大な水槽」

船を上げ下げする設備が「閘門」です。

閘門には、船が入る巨大な部屋である閘室と、その前後を閉じる扉があります。

船を上げるときの基本的な手順は次のとおりです。

1. 船が低い側の閘室へ入る
2. 船の後ろにある扉を閉める
3. 高い側から閘室へ水を入れる
4. 船が水に浮いたまま、水位と一緒に上がる
5. 閘室と次の区間の水位がそろったら、前方の扉を開ける
6. 船が次の閘室へ進む

船を下げる場合は、閘室から低い側へ水を流します。

イメージとしては、船ごと入れる巨大な水槽を水で満たしたり、排水したりする仕組みです。船自体を機械で持ち上げるのではなく、水面の高さを変えています。

元の閘門ではポンプを使わず、重力で水を流す

パナマ運河の元の閘門で特に興味深いのは、水を移動させるためのポンプを使わないことです。

ガトゥン湖などの高い場所にある水は、重力によって低い場所へ流れます。その力を利用し、弁の開閉によって閘室へ水を入れたり、排出したりします。

閘門の壁の中には、直径18フィート、約5.5メートルの巨大な暗渠があります。そこから分かれた水路が閘室の床下を通り、多数の開口部から水を出し入れします。

一か所から大量の水を流し込むのではなく、床全体から分散させるため、巨大な船が入っていても水位を比較的安定して変えられます。

扉や弁を動かす装置には電力を使いますが、船を上昇させる力の源は水位差と浮力です。

なぜ海面と同じ高さで掘らなかったのか

「船を上げ下げするより、最初から海面と同じ高さの水路を掘ればよかったのでは」と思うかもしれません。

実際、フランスのフェルディナン・ド・レセップスらが進めた初期計画は、スエズ運河のような海面式運河を目指していました。

しかし、パナマには大陸の分水界があり、雨期に水量が大きく変わるチャグレス川も流れています。海面式にするには、大量の岩や土をさらに深く掘削し、洪水を制御しなければなりませんでした。

一方、閘門式なら、川をせき止めて造る高い位置の湖を航路として利用できます。必要な掘削量を抑えながら、チャグレス川の水も管理できるという利点がありました。

パナマ運河庁の建設史によると、人工湖と閘門を組み合わせる案は19世紀のフランス計画でも提案されていましたが、当初は海面式が選ばれました。工事の行き詰まり後、フランス側も1887年に閘門式へ方針を変えています。

現在の仕組みは、山をすべて海面まで削るのではなく、水の階段を造って船を高地へ通す発想なのです。

「船が山を越える」は本当？

「船が山を越える」は、パナマ運河の特徴を伝える比喩としては適切です。

船は閘門で海抜約26メートルまで上がり、大陸の分水界を横切って反対側へ進みます。

ただし、船が斜面を上ったり、山頂を航行したりするわけではありません。船が進むのは、ガトゥン湖と、山地を掘削したゲイラード・カットという水路です。

正確には、「船が閘門で高い水路へ上がり、水に浮かんだまま大陸分水界を越える」という仕組みです。

元の運河には合計6段階の閘門がある

1914年に開通した元の運河では、片側の海から反対側へ進む間に、合計6段階の上げ下げを行います。

• ガトゥン閘門：3段階
• ペドロ・ミゲル閘門：1段階
• ミラフローレス閘門：2段階

元の閘室は、いずれも長さ1,000フィート、幅110フィートです。メートルに換算すると、長さ約305メートル、幅約33.5メートルになります。

この寸法に合わせて通航できる船の最大規模が決まり、パナマ運河を通れる船型は「パナマックス」と呼ばれるようになりました。

実際の船の寸法制限には、閘室との間隔、喫水、船体の構造など、さらに細かな条件があります。

1914年の開通から100年以上使われている

フランスによる建設事業が行き詰まったあと、アメリカが1904年に工事を引き継ぎました。

大規模な掘削、閘門とダムの建設、感染症対策などを経て、パナマ運河は1914年8月15日に正式開通しました。最初の公式通航を行った船は「アンコン」です。

開通当時に造られた閘門は、補修や設備更新を重ねながら、現在も使用されています。

パナマ運河庁は2026年6月にも、ガトゥン閘門の一部から一時的に水を抜き、通常は水中にある扉や構造物を点検しました。100年以上前の設備を安全に使い続けるには、日常的な保守が欠かせません。

2016年には大型船向けの新しい閘門が開通

海上輸送の大型化に対応するため、パナマ運河には新しい閘門群が建設されました。

拡張運河は2016年6月26日に開通し、「COSCO Shipping Panama」が最初の通航船となりました。

新しい閘門は次の2か所です。

• カリブ海側：アグア・クララ閘門
• 太平洋側：ココリ閘門

ここを通航できる、従来のパナマックス船より大型の船は「ネオパナマックス船」と呼ばれます。

新しい閘門には、使用した水の一部を次の通航で再利用する節水槽が設けられました。パナマ運河庁によると、節水槽によって1回の閘門操作で使う水の60％を再利用できます。

水はパナマ運河の「動力」であり限りある資源

閘門式運河では、船が通るたびに大量の淡水を高い場所から海側へ流します。

その水は、主にガトゥン湖と運河流域の降雨によって支えられています。一方、同じ水源はパナマの住民に供給する生活用水としても重要です。

降水量が少なく湖の水位が下がれば、運河を通れる船の喫水や、1日に通航できる隻数に影響する可能性があります。

パナマ運河庁は、次のような方法で水の消費を抑えています。

• 2つの閘室間で水を移すクロスフィリング
• 小型船を同じ閘室へ入れる同時通航
• 新閘門の節水槽
• 船の長さに応じた内側の扉の利用
• 水漏れを防ぐ扉や弁の保守
• ガトゥン湖とアラフエラ湖の水位管理

2026年5月18日の運河庁発表でも、同年後半のエルニーニョ発生可能性を見据え、2025年末から節水運用を進めていることが説明されています。

パナマ運河にとって、水は船を持ち上げる動力であると同時に、人々と分け合う限りある資源なのです。

パナマ運河から分かる工学の考え方

パナマ運河の仕組みは、障害物をすべて取り除くことだけが解決策ではないと教えてくれます。

山地を海面まで削り取る代わりに、川をせき止めて高い位置に湖を造り、閘門によって船を湖まで持ち上げました。

• 地形を完全に平らにしない
• 川の水を航路と動力に利用する
• 船ではなく、船が浮かぶ水面を動かす
• 複数の段階に分けて大きな高低差を越える

地形と自然の力を利用し、必要な工事を現実的な規模に収めた設計といえます。

まとめ

パナマ運河は、海面と同じ高さの水路が続く海面式運河ではありません。

• 全長は約80km
• 船はいったん海抜約26mのガトゥン湖まで上る
• 元の運河では、合計6段階の閘門を通る
• 閘門は船を機械で持ち上げず、水位を変えて昇降させる
• 元の閘門では、ポンプではなく重力で水を流す
• 1914年8月15日に正式開通
• 2016年には大型船向けの新閘門が開通
• 新閘門では節水槽によって水の一部を再利用する

パナマ運河を進む船は、水の階段を上って大陸を横断し、反対側の海へ下りているのです。

この記事に関するクイズ

第1問

パナマ運河を通る船は、最も高い場所でおよそ海抜何メートルまで上るでしょう？

• A. 約6m
• B. 約16m
• C. 約26m
• D. 約106m

答え：
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
正解：C. 約26m

船は閘門を使い、海面上85フィート、約25.9メートルにあるガトゥン湖まで上ります。

第2問

元のパナマ運河の閘門で、水を移動させる主な力は何でしょう？

• A. 重力
• B. 蒸気機関
• C. 船のスクリュー
• D. 大型クレーン

答え：
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
正解：A. 重力

高い場所にある湖から低い場所へ流れる水を、弁と水路で制御します。扉や弁は機械で動かしますが、船を上昇させる水は重力で閘室へ入ります。

第3問

パナマ運河が正式に開通した年はいつでしょう？

• A. 1881年
• B. 1903年
• C. 1914年
• D. 2016年

答え：
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
↓
正解：C. 1914年

1914年8月15日に正式開通し、アンコンが最初の公式通航を行いました。2016年は拡張運河が開通した年です。
